QAD031

m²

Coberta plana no transitable, no ventilada, enjardinada, impermeabilització mitjançant làmines de poliolefines.

95,84€

Coberta plana no transitable, no ventilada, enjardinada intensiva, tipus convencional, pendent del 1% al 5%, composta de: formació de pendents: argila expandida de 350 kg/m³ de densitat, abocada en sec i consolidada en la seva superfície amb beurada de ciment, amb espessor medi de 10 cm; aïllament tèrmic: panell rígid de poliestirè extrudit, de superfície llisa i mecanitzat lateral de mitja mossa, de 50 mm d'espessor, resistència a compressió >= 300 kPa; impermeabilització monocapa adherida: làmina impermeabilitzant flexible tipus EVAC, composta d'una doble fulla de poliolefina termoplàstica amb acetat de vinil etilè, amb ambdues cares revestides de fibres de polièster no teixides, de 0,8 mm d'espessor i 600 g/m², totalment adherida amb adhesiu de ciment millorat C2 E; capa drenant i filtrant: làmina drenant per jardí; capa de protecció: capa de terra vegetal per plantació de 25 cm d'espessor.

Descompost

Ud

Descomposició

Rend.

Preu unitari

Preu partida

mt04lcc010c

Ut

Maó ceràmic buit (totxana), per revestir, 29x14x9 cm, segons UNE-EN 771-1.

4,000

0,22

0,88

mt01arl030

m³

Argila expandida, de 350 kg/m³ de densitat i granulometria compresa entre 8 i 16 mm, subministrada en sacs.

0,100

59,50

5,95

mt09lec020b

m³

Beurada de ciment 1/3 CEM II/B-P 32,5 N.

0,010

105,10

1,05

mt16pea020b

m²

Panell rígid de poliestirè expandit, segons UNE-EN 13163, mecanitzat lateral recte, de 20 mm d'espessor, resistència tèrmica 0,55 m²K/W, conductivitat tèrmica 0,036 W/(mK), per junta de dilatació.

0,010

1,34

0,01

mt08aaa010a

m³

Aigua.

0,014

1,50

0,02

mt09mif010ca

t

Morter industrial per a obra de paleta, de ciment, color gris, categoria M-5 (resistència a compressió 5 N/mm²), subministrat en sacs, segons UNE-EN 998-2.

0,075

32,25

2,42

mt16pxa010ac

m²

Panell rígid de poliestirè extrudit, segons UNE-EN 13164, de superfície llisa i mecanitzat lateral de mitja mossa, de 50 mm d'espessor, resistència a compressió >= 300 kPa, resistència tèrmica 1,5 m²K/W, conductivitat tèrmica 0,034 W/(mK), Euroclasse E de reacció al foc, amb codi de designació XPS-EN 13164-T1-CS(10/4)300-DLT(2)5-DS(TH)-WL(T)0,7--FT2.

1,050

6,35

6,67

mt09mcr250a

kg

Adhesiu de ciment millorat, C2 E, amb temps obert ampliat, segons UNE-EN 12004, per a la fixació de geomembranes, compost per ciments especials, àrids seleccionats i resines sintètiques.

4,000

0,70

2,80

mt15rev010f

m²

Làmina impermeabilitzant flexible tipus EVAC, composta d'una doble fulla de poliolefina termoplàstica amb acetat de vinil etilè, amb ambdues cares revestides de fibres de polièster no teixides, de 0,8 mm d'espessor i 600 g/m², segons UNE-EN 13956.

1,100

12,51

13,76

mt09mcr250b

kg

Adhesiu de ciment millorat, C2 E S1, amb temps obert ampliat i gran deformabilitat, segons UNE-EN 12004, per a la fixació de cavalcament de geomembranes, compost per ciments especials, àrids seleccionats i resines sintètiques.

0,300

3,00

0,90

mt15dra010e

m²

Làmina drenant per jardí composada de làmina nodular de polietilè d'alta densitat, amb un geotextil de polipropilè de 120 g/m² per una de les seves cares, per a drenatge i separació en cobertes ajardinades.

1,050

12,51

13,14

mt01arj020

m³

Terra vegetal per plantació.

0,250

8,26

2,07

mo019

h

Oficial 1ª construcció.

0,429

23,30

10,00

mo111

h

Peó ordinari construcció.

0,689

19,47

13,41

mo028

h

Oficial 1ª aplicador de làmines impermeabilitzants.

0,195

23,30

4,54

mo065

h

Ajudant aplicador de làmines impermeabilitzants.

0,195

20,68

4,03

mo053

h

Oficial 1ª muntador d'aïllaments.

0,065

24,08

1,57

mo099

h

Ajudant muntador d'aïllaments.

0,065

20,68

1,34

mo039

h

Oficial 1ª jardiner.

0,156

23,30

3,63

mo113

h

Peó jardiner.

0,156

19,47

3,04

%

Mitjans auxiliars

2,000

91,23

1,82

%

Costos indirectes

3,000

93,05

2,79

Cost de manteniment decennal: 79,55€ en els primers 10 anys.

Total:

95,84

Referència norma UNE i Títol de la norma transposició de norma armonitzada

Aplicabilitat

(1)

Obligatorietat

(2)

Sistema

(3)

UNE-EN 771-1:2011

1.2.2012

1.2.2013

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida

UNE-EN 13163:2013

1.9.2013

1.9.2013

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.

UNE-EN 998-2:2012

1.6.2011

1.6.2012

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNE-EN 13164:2013

1.9.2013

1.9.2013

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno extruido (XPS). Especificación.

UNE-EN 12004:2008/A1:2012

1.4.2013

1.7.2013

3

Adhesivos para baldosas cerámicas. Requisitos, evaluación de la conformidad, clasificación y designación.

UNE-EN 13956:2013

1.10.2013

1.10.2013

1/2+/3/4

Láminas flexibles para impermeabilización. Láminas plásticas y de caucho para impermeabilización de cubiertas. Definiciones y características

UNITAT D'OBRA QAD031: COBERTA PLANA NO TRANSITABLE, NO VENTILADA, ENJARDINADA, IMPERMEABILITZACIÓ MITJANÇANT LÀMINES DE POLIOLEFINES.

MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.

Es prestarà especial atenció a les incompatibilitats d'ús que s'especifiquen en les fitxes tècniques dels diferents elements que poguessin compondre la coberta (suport resistent, formació de pendents, barrera de vapor, aïllament tèrmic, impermeabilització i capes separadores).

CARACTERÍSTIQUES TÈCNIQUES

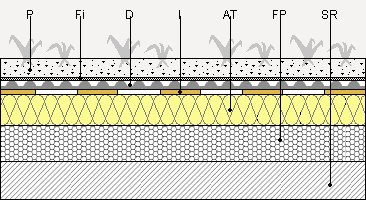

Formació de coberta plana no transitable, no ventilada, enjardinada intensiva, tipus convencional, pendent del 1% al 5%, composta dels següents elements: FORMACIÓ DE PENDENTS: mitjançant vorada de tremujals, aiguafons i juntes amb mestres de maó ceràmic buit doble i capa de 10 cm d'espessor medi a base d'argila expandida de 350 kg/m³ de densitat, abocada en sec i consolidada en la seva superfície amb beurada de ciment, proporcionant una resistència a compressió de 1 MPa i con una conductivitat tèrmica de 0,087 W/(mK); acabat amb capa de regularització de morter de ciment, industrial, M-5 de 4 cm d'espessor, arremolinada i neta; AÏLLAMENT TÈRMIC: panell rígid de poliestirè extrudit, de superfície llisa i mecanitzat lateral de mitja mossa, de 50 mm d'espessor, resistència a compressió >= 300 kPa, resistència tèrmica 1,5 m²K/W, conductivitat tèrmica 0,034 W/(mK); IMPERMEABILITZACIÓ: tipus monocapa, adherida, formada per una làmina impermeabilitzant flexible tipus EVAC, composta d'una doble fulla de poliolefina termoplàstica amb acetat de vinil etilè, amb ambdues cares revestides de fibres de polièster no teixides, de 0,8 mm d'espessor i 600 g/m², fixada al suport en tota la seva superfície mitjançant adhesiu de ciment millorat C2 E, i cavalcaments fixats amb adhesiu de ciment millorat C2 E S1; CAPA DRENANT I FILTRANT: làmina drenant per jardí composada de làmina nodular de polietilè d'alta densitat, amb un geotextil de polipropilè de 120 g/m² per una de les seves cares; CAPA DE PROTECCIÓ: capa de terra vegetal per plantació de 25 cm d'espessor.

NORMATIVA D'APLICACIÓ

Execució:

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en projecció horitzontal, segons documentació gràfica de Projecte, des de les cares interiors dels ampits o plastrons perimetrals que la limiten.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

S'evitarà l'abocament de residus d'obra sobre la capa vegetal.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en projecció horitzontal, la superfície realment executada segons especificacions de Projecte, des de les cares interiors dels ampits o plafons perimetrals que la limiten.

Codi LER

Residus generats

Pes (kg)

Volum (l)

17 01 02

Maons.

2,234

1,787

01 04 09

Residus de sorra i argiles.

0,525

0,328

17 01 01

Formigó (formigons, morters i prefabricats).

4,875

3,250

17 06 04

Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.

0,160

0,267

17 02 03

Plàstic.

0,087

0,145

17 05 04

Terra i pedres diferents de les especificades en el codi 17 05 03.

2,563

1,602

Residus generats:

10,444

7,379

15 01 01

Envasos de paper i cartró.

0,703

0,937

17 02 03

Plàstic.

0,385

0,642

17 02 01

Fusta.

0,317

0,288

Envasos:

1,405

1,867

Total residus:

11,849

9,246
