QAD030

m²

Coberta plana no transitable, no ventilada, enjardinada, impermeabilització mitjançant làmines asfàltiques.

95,14€

Coberta plana no transitable, no ventilada, enjardinada intensiva, tipus convencional, pendent del 1% al 5%, composta de: formació de pendents: argila expandida de 350 kg/m³ de densitat, abocada en sec i consolidada en la seva superfície amb beurada de ciment, amb espessor medi de 10 cm; aïllament tèrmic: panell rígid de llana mineral soldable, de 50 mm d'espessor; impermeabilització monocapa adherida: làmina de betum modificat amb elastòmer SBS, LBM(SBS)-50/G-FP, totalment adherida amb bufador; capa separadora sota protecció: geotèxtil no teixit compost per fibres de polièster unides per tiretes, amb una resistència a la tracció longitudinal de 2 kN/m, una resistència a la tracció transversal de 2 kN/m, resistència CBR a punxonament 0,4 kN i una massa superficial de 200 g/m²; capa drenant i filtrant: làmina drenant per jardí; capa de protecció: capa de terra vegetal per plantació de 25 cm d'espessor.

Descompost

Ud

Descomposició

Rend.

Preu unitari

Preu partida

mt04lcc010c

Ut

Maó ceràmic buit (totxana), per revestir, 29x14x9 cm, segons UNE-EN 771-1.

4,000

0,22

0,88

mt01arl030

m³

Argila expandida, de 350 kg/m³ de densitat i granulometria compresa entre 8 i 16 mm, subministrada en sacs.

0,100

59,50

5,95

mt09lec020b

m³

Beurada de ciment 1/3 CEM II/B-P 32,5 N.

0,010

105,10

1,05

mt16pea020b

m²

Panell rígid de poliestirè expandit, segons UNE-EN 13163, mecanitzat lateral recte, de 20 mm d'espessor, resistència tèrmica 0,55 m²K/W, conductivitat tèrmica 0,036 W/(mK), per junta de dilatació.

0,010

1,34

0,01

mt08aaa010a

m³

Aigua.

0,014

1,50

0,02

mt09mif010ca

t

Morter industrial per a obra de paleta, de ciment, color gris, categoria M-5 (resistència a compressió 5 N/mm²), subministrat en sacs, segons UNE-EN 998-2.

0,075

32,25

2,42

mt16lra050r

m²

Panell rígid de llana mineral soldable, segons UNE-EN 13162, revestit amb oxiasfalt i film de polipropilè termofusible, de 50 mm d'espessor, resistència tèrmica >= 1,25 m²K/W, conductivitat tèrmica 0,039 W/(mK).

1,050

13,48

14,15

mt14lga030a

m²

Làmina de betum modificat amb elastòmer SBS, LBM(SBS)-50/G-FP, de 3,5 mm d'espessor, massa nominal 5 kg/m², amb armadura de feltre de polièster reforçat i estabilitzat de 150 g/m², amb autoprotecció mineral de color verd, resistent a la penetració d'arrels. Segons UNE-EN 13707.

1,100

7,99

8,79

mt14gsa020c

m²

Geotèxtil no teixit compost per fibres de polièster unides per tiretes, amb una resistència a la tracció longitudinal de 2 kN/m, una resistència a la tracció transversal de 2 kN/m, una obertura de con a l'assaig de perforació dinàmica segons UNE-EN ISO 13433 inferior a 27 mm, resistència CBR a punxonament 0,4 kN i una massa superficial de 200 g/m², segons UNE-EN 13252.

1,050

1,04

1,09

mt15dra010e

m²

Làmina drenant per jardí composada de làmina nodular de polietilè d'alta densitat, amb un geotextil de polipropilè de 120 g/m² per una de les seves cares, per a drenatge i separació en cobertes ajardinades.

1,050

12,51

13,14

mt01arj020

m³

Terra vegetal per plantació.

0,250

8,26

2,07

mo019

h

Oficial 1ª construcció.

0,429

23,30

10,00

mo111

h

Peó ordinari construcció.

0,689

19,47

13,41

mo028

h

Oficial 1ª aplicador de làmines impermeabilitzants.

0,182

23,30

4,24

mo065

h

Ajudant aplicador de làmines impermeabilitzants.

0,182

20,68

3,76

mo053

h

Oficial 1ª muntador d'aïllaments.

0,065

24,08

1,57

mo099

h

Ajudant muntador d'aïllaments.

0,065

20,68

1,34

mo039

h

Oficial 1ª jardiner.

0,156

23,30

3,63

mo113

h

Peó jardiner.

0,156

19,47

3,04

%

Mitjans auxiliars

2,000

90,56

1,81

%

Costos indirectes

3,000

92,37

2,77

Cost de manteniment decennal: 80,58€ en els primers 10 anys.

Total:

95,14

Referència norma UNE i Títol de la norma transposició de norma armonitzada

Aplicabilitat

(1)

Obligatorietat

(2)

Sistema

(3)

UNE-EN 771-1:2011

1.2.2012

1.2.2013

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida

UNE-EN 13163:2013

1.9.2013

1.9.2013

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.

UNE-EN 998-2:2012

1.6.2011

1.6.2012

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNE-EN 13162:2013

1.9.2013

1.9.2013

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNE-EN 13707:2005/A2:2010

1.4.2010

1.10.2010

1/2+/3/4

Láminas flexibles para la impermeabilización. Láminas bituminosas con armadura para impermeabilización de cubiertas. Definiciones y características.

UNE-EN 13252:2001

1.10.2001

1.10.2002

2+/4

Geotextiles y productos relacionados. Requisitos para su uso en sistemas de drenaje.

UNE-EN 13252:2001/A1:2005

1.6.2006

1.6.2007

UNITAT D'OBRA QAD030: COBERTA PLANA NO TRANSITABLE, NO VENTILADA, ENJARDINADA, IMPERMEABILITZACIÓ MITJANÇANT LÀMINES ASFÀLTIQUES.

MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.

Impermeabilització asfàltica: s'evitarà el seu contacte amb olis, grasses, petrolis i dissolvents. Capa separadora: s'utilitzaran productes no permeables a la beurada de morters i formigons. Es prestarà especial atenció a les incompatibilitats d'ús que s'especifiquen en les fitxes tècniques dels diferents elements que poguessin compondre la coberta (suport resistent, formació de pendents, barrera de vapor, aïllament tèrmic, impermeabilització i capes separadores).

CARACTERÍSTIQUES TÈCNIQUES

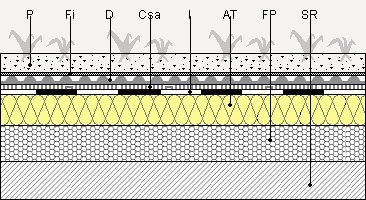

Formació de coberta plana no transitable, no ventilada, enjardinada intensiva, tipus convencional, pendent del 1% al 5%, composta dels següents elements: FORMACIÓ DE PENDENTS: mitjançant vorada de tremujals, aiguafons i juntes amb mestres de maó ceràmic buit doble i capa de 10 cm d'espessor medi a base d'argila expandida de 350 kg/m³ de densitat, abocada en sec i consolidada en la seva superfície amb beurada de ciment, proporcionant una resistència a compressió de 1 MPa i con una conductivitat tèrmica de 0,087 W/(mK); acabat amb capa de regularització de morter de ciment, industrial, M-5 de 4 cm d'espessor, arremolinada i neta; AÏLLAMENT TÈRMIC: panell rígid de llana mineral soldable, segons UNE-EN 13162, revestit amb oxiasfalt i film de polipropilè termofusible, de 50 mm d'espessor, resistència tèrmica >= 1,25 m²K/W, conductivitat tèrmica 0,039 W/(mK); IMPERMEABILITZACIÓ: tipus monocapa, adherida, formada per una làmina de betum modificat amb elastòmer SBS, LBM(SBS)-50/G-FP, amb armadura de feltre de polièster reforçat i estabilitzat de 150 g/m², amb autoprotecció mineral de color verd, totalment adherida amb bufador; CAPA SEPARADORA SOTA PROTECCIÓ: geotèxtil no teixit compost per fibres de polièster unides per tiretes, amb una resistència a la tracció longitudinal de 2 kN/m, una resistència a la tracció transversal de 2 kN/m, una obertura de con a l'assaig de perforació dinàmica segons UNE-EN ISO 13433 inferior a 27 mm, resistència CBR a punxonament 0,4 kN i una massa superficial de 200 g/m²; CAPA DRENANT I FILTRANT: làmina drenant per jardí composada de làmina nodular de polietilè d'alta densitat, amb un geotextil de polipropilè de 120 g/m² per una de les seves cares; CAPA DE PROTECCIÓ: capa de terra vegetal per plantació de 25 cm d'espessor.

NORMATIVA D'APLICACIÓ

Execució:

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en projecció horitzontal, segons documentació gràfica de Projecte, des de les cares interiors dels ampits o plastrons perimetrals que la limiten.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

S'evitarà l'abocament de residus d'obra sobre la capa vegetal.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en projecció horitzontal, la superfície realment executada segons especificacions de Projecte, des de les cares interiors dels ampits o plafons perimetrals que la limiten.

Codi LER

Residus generats

Pes (kg)

Volum (l)

17 01 02

Maons.

2,234

1,787

01 04 09

Residus de sorra i argiles.

0,525

0,328

17 01 01

Formigó (formigons, morters i prefabricats).

4,746

3,164

17 06 04

Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.

0,118

0,197

17 03 02

Barreges bituminoses diferents de les especificades en el codi 17 03 01.

0,469

0,469

17 02 03

Plàstic.

0,075

0,125

17 05 04

Terra i pedres diferents de les especificades en el codi 17 05 03.

2,563

1,602

Residus generats:

10,730

7,672

15 01 01

Envasos de paper i cartró.

0,643

0,857

17 02 03

Plàstic.

0,416

0,693

17 02 01

Fusta.

0,301

0,274

Envasos:

1,360

1,824

Total residus:

12,090

9,496
